作为3D打印机来说，热床的不平整导致的缺点不用反复强调了，现在大部分固件都支持通过探针测量床的变形情况，通过打印的时候动态补偿高度让床变“平”！
但是很多人尝试了网格补偿（bed_mesh) 之后，发现其实补偿的方式效果来的并没有想象中那么明显，甚至起到了反效果，经过一段时间的调试和研究之后，应该找到了原因，并弄了简单的工具来调整这个问题。
首先，要明白，补偿的原理，就是用探针测量不同位置的时候喷嘴到床的实际距离，然后根据这个距离补偿高度。
这个公式大概是：探针到床的距离-探针到喷嘴的距离=喷嘴到床的距离
首先，探针到床的距离由调平传感器自己解决，其精度根据传感器来决定，一般来说无论是光学、机械或者感应的这些距离传感器，其实基本上都能满足要求。第二，探针到喷嘴的距离按理来说应该是固定的，但是不同的机子设计方案加上装配的精度或者手法，可能导致这部分的距离在运动时变成了不固定值，以至于最后喷嘴到床的距离不正确，结果就是补偿的失效，这应该就是为什么很多人哪怕做了bed_mesh补偿，效果也不明显的真正原因。

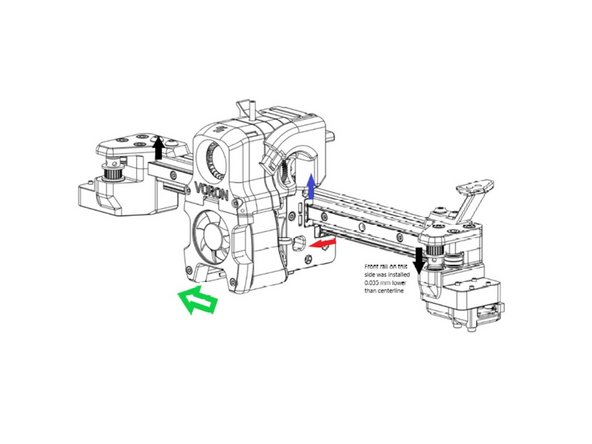

用Voron2.4的一张图来解释一下这个原因
既然找到了原因，怎么解决这个问题呢？首先，最简单的方法，找一个非常平的平面，用这个平面作为参照物调整两条线轨完全平行，让红蓝两个箭头的受力完全一样。Voron官方的MOD库里头也是类似这种方案，详细可以查看这个下面这个地址
https://github.com/VoronDesign/VoronUsers/tree/master/printer_mods/Badnoob/Rail_Alignment
不过这个方案最困难的地方在于，你如何找到这个平整的床，因为很多时候本身我们就是因为床有不平……
所以，从另一个方向考虑，如果知道喷嘴到探针的距离，只要想办法调整这个距离相同，理论上也能达到相同的效果了？

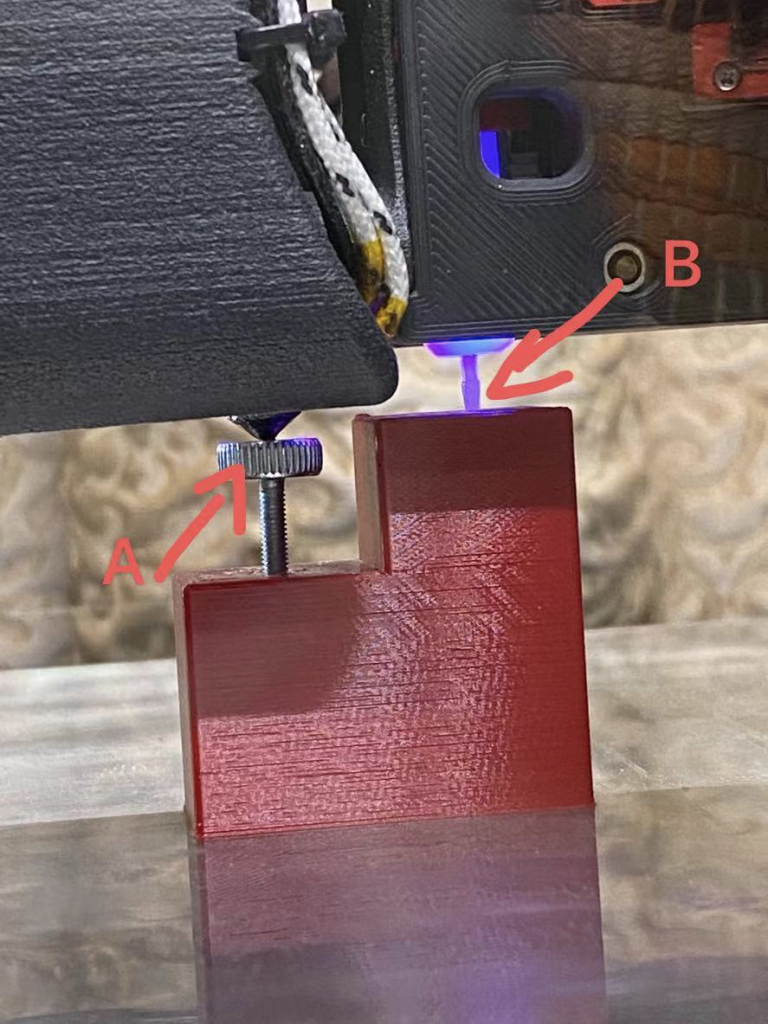

根据这个，所以弄了个这个工具
具体的操作使用流程如下
1）机子复位完成，并运行QGL龙门架调平，打印头位于热床中央。将工具放到喷头底部，操作z轴下降到探针正好碰到工具平面B，注意是正好碰到但是不要卡住
2）然后调整工具上A位置的螺丝钉高度，使螺丝钉顶部也正好碰到喷头为止，同样注意不要卡住喷头
3）松开x轴前方的导轨大部分螺丝，但是注意，不要松开打印头左右2边的螺丝，因为这个位置理论上是正确的位置，无需调整了。
4）将打印头向左或者右移动三分之二的距离，这时候将上面的工具同样移至于喷头底部。但是注意，由于热床不平的原因，这时候打印头有可能过低，导致工具无法塞到底部，所以这时候应该使用软件适当的升高z轴的高度，让工具能像在中间的时候，能放置于喷头和探针底部。
5）这时候因为导轨不平，所以仔细观察很可能发现喷头距离A面和探针距离B面的距离会有不一样的情况，这就是打印头旋转受力，导致喷头和探针的距离发生了变化导致的。
6）通过上下挤压导轨，调整这个距离，做到喷嘴和探针距离各自平面的高度是相同的，并且下降z轴做确认，总而言之确保喷头和探针能同时正好接触到工具AB平面后，锁死这边的导轨螺丝。
7）将打印头移动到另外一边，做相同操作，确保所有位置喷嘴和探针的距离都是相同的。
8）结束！
记住，这个调整的主要目的是让喷嘴和探针的距离固定下来，而不是让你的热床、或者喷嘴和导轨平行，所以在调整的过程中你可以放心的升降z轴，只要保证喷嘴和探针能像中间的时候，同时接触到工具的AB两个参考平面，就成功了。
因为根据前面的公式，只要喷嘴到探针的距离固定了，探针到床的距离通过传感器测量出来之后，喷嘴到床的距离就是正确的。这时候虽然升降了z轴高度，但是由于能准确的计算喷嘴到床的高度了，所以调整高度是可以通过bed_mesh补偿回来的。
完成上述调整后，重新做一次bed_mesh的校准操作，这时候出来的补偿参数才是最正确的数据，无论你的热床这时候是个锅还是个座山，甚至是波浪，按理都应该可以有不错的补偿效果了。

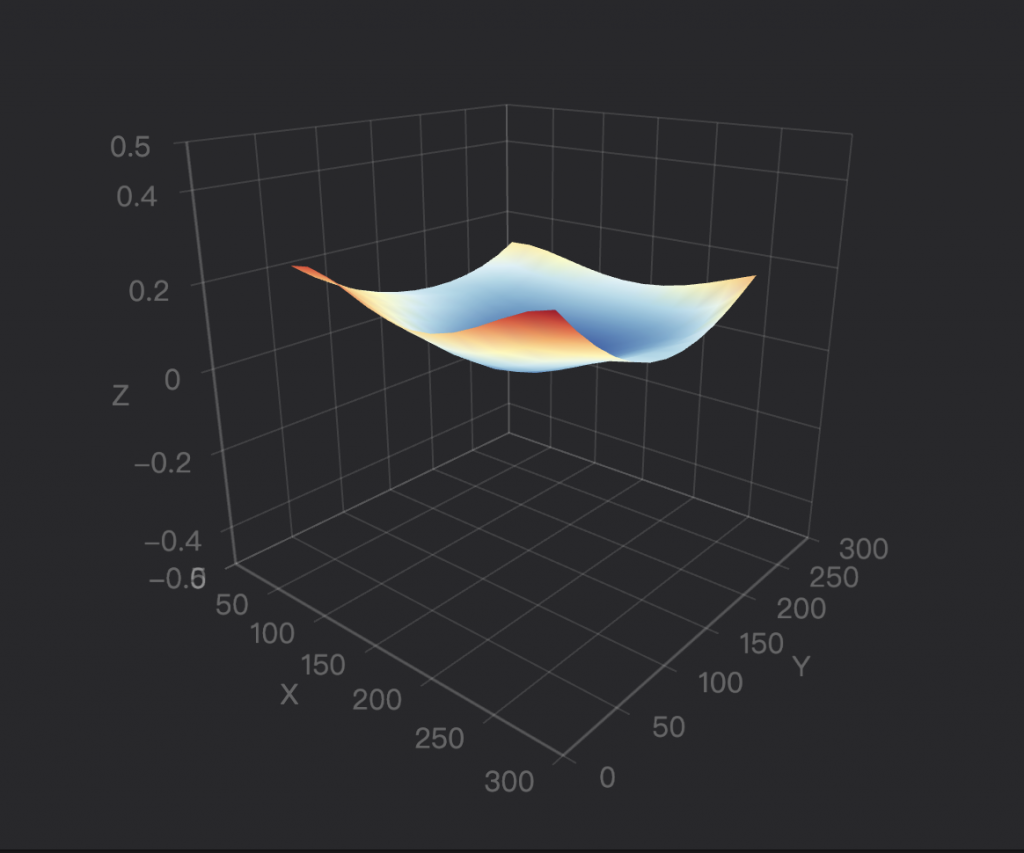

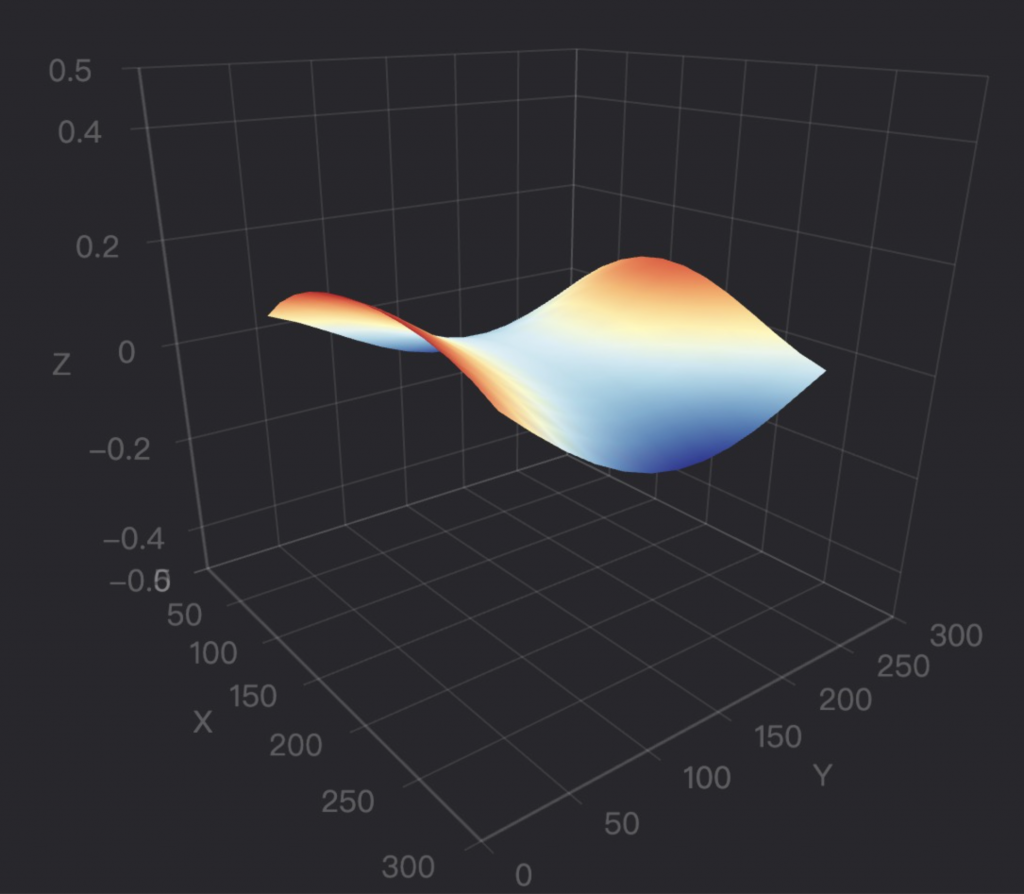

bed_mesh调整前后的对比
调整前，实际首层得粘床的效果并不佳，300×300的床大概只有三分之二左右的区域能够粘住耗材，并且明显感觉线宽和厚度是不够均匀的，右边过宽了。

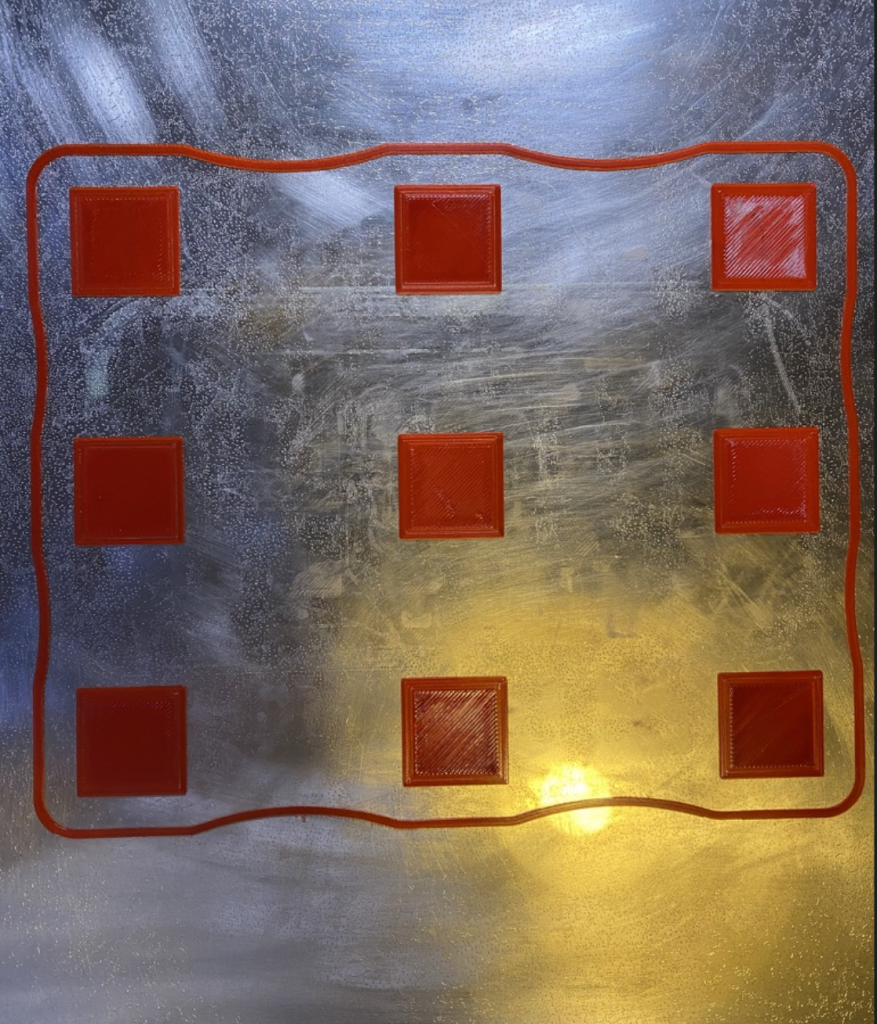

调整后的测试打印效果，可以看出虽然床虽然变形严重，但是实际上的打印效果还是比较满意的
